随着现代工业的进步,尤其是汽车工业的快速发展,齿轮运转的平稳性受到越来越多的重视。但是齿轮也一直以其形状复杂而著称于世,其各种误差检验项目不公种类繁多,而且技术上的难度也较大。马尔,作为德国测量应用专家,在其150多年的测量历程中积累了丰富的齿轮测量经验,近期我们就来分享下齿轮常规参数的测量。
第一期:M值测量
M值对于外齿轮,叫跨棒距;对内齿轮,叫棒间距,是齿轮最重要的一个参数。对此Mahr提供了多种测量方案可供选择。
844Z内齿量仪用于手动快速测量
由测头、测砧、握杆、连接杆(中间连接杆)和深度延长杆组成的一套完整测量系统,可以非常快速的进行灵活组合,以对不同尺寸的内齿轮进行测量。
用于快速测量跨棒距Mdk,由此计算出相应的节圆直径,并反应出内齿的锥度形状。

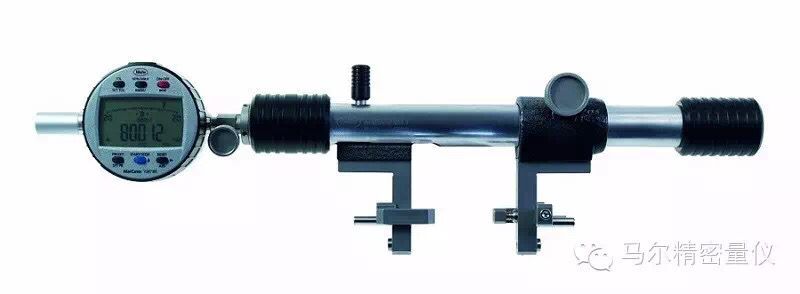

万用量仪844T用于内外齿快速测量
由万用测量仪844T、测量支架、硬质合金球形测头组合成一套完整的测量系统,可用来测量内外齿形。

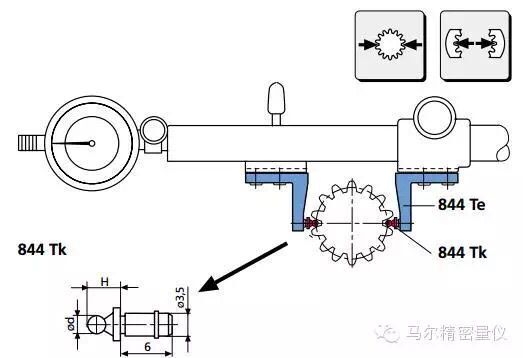

其球形测头844Tk可根据测量齿的大小来选择

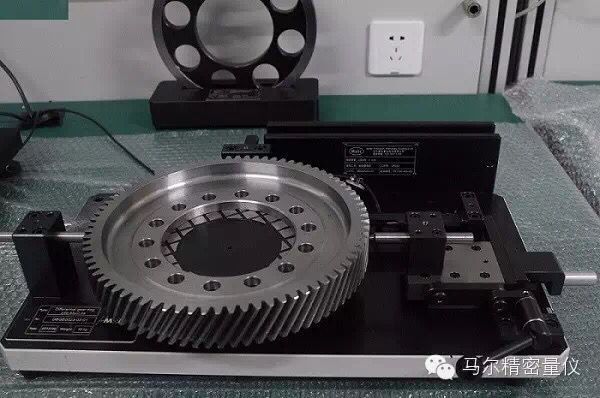

定制检具,用于盘齿/轴齿M值自动检测
手工上下料,高精度传感器用于齿形数据的测量,并将测量数据实时传输到电脑。

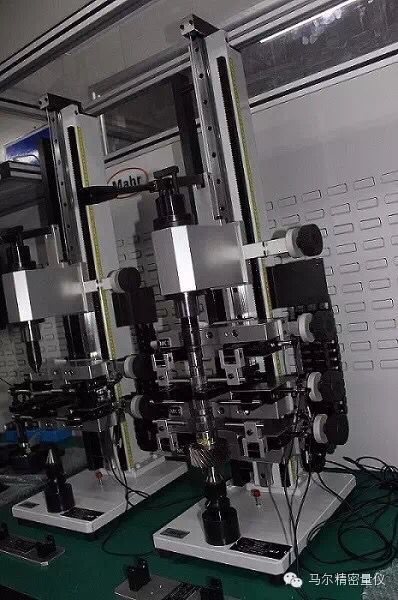

该测量方案可测量齿轴的M值,采取手动上下料、自动传输测量的数据,测试稳定性高,操作简单。
以上测量方案在国内已有很多客户在使用,尤其是变速箱及齿轮生产厂家,可以极大的提高检测效率。
