光柵尺转接盒2

产品用途USB303是一个基于USB通信方式的光学尺数据读取与传输的设备。可接三个光栅尺和一个测头。测头触发时或光栅尺RI点发现时,会锁定该时刻的三轴数据。测头触发时还将返回表示测头运动方向的方向点和此次触发是否有效。USB303被定义为H

品牌说明

产品用途

USB303是一个基于USB通信方式的光学尺数据读取与传输的设备。可接三个光栅尺和一个测头。测头触发时或光栅尺RI点发现时,会锁定该时刻的三轴数据。测头触发时还将返回表示测头运动方向的方向点和此次触发是否有效。USB303被定义为HID设备,无需驱动,即插即用。USB303提供了HID设备的底层通讯接口RationalUsbHid.dll完成设备控制及数据交换,功能接口RationalScale.dll与上层程序交互,可进行二次开发。





特点



  • 独立3轴24位可逆计数器

  •   在外部触发时,三轴计数器同时锁存,三轴锁存延时小于20ns
    3. 1.0Hz四裂相输入
    4. 每轴A、B相信号支持单端输入或差动输入
    5. 搜索光学尺RI点时,RI信号、A相信号、B相信号极性可选择
    6. 计数方向的正负可控制
    7. 数位滤波,提高抗干扰能力
    8. 路独立外部触发,可对任一轴锁存计数值
    9. 每秒不小于30帧传输速率
    10. USB303设备与电脑只有一根USB线连接,传统的设计是采用PCI卡设计,安装与维修都不方便,特别适合应用在笔记本电脑的场合,采用此光栅尺数据转接盒作数据传输安装与维修很方便。

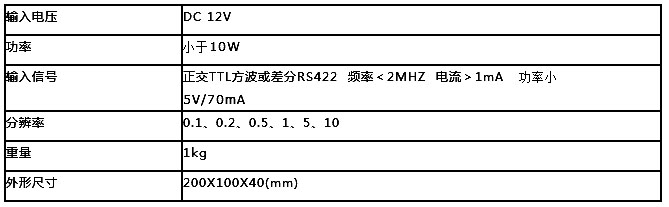

技术规格参数
