三轴弦波转接盒

产品用途 WCONV1 三轴弦波光栅尺转接盒主要功能是把输出弦波(~1Vpp)的光栅尺转换成方波信号,一个光栅尺转接盒可以同时转接三路光栅尺且互不干扰。  特点可以同时支持三路弦波输入和三路方波输出,且三路互不

品牌说明

产品用途



WCONV1 三轴弦波光栅尺转接盒主要功能是把输出弦波(~1Vpp)的光栅尺转换成方波信号,一个光栅尺转接盒可以同时转接三路光栅尺且互不干扰。





特点

  • 可以同时支持三路弦波输入和三路方波输出,且三路互不干扰;

  • 每路的细分数可调(分别为1、2、5、10);

  • 输出信号:TTL方波脉冲信号A和B以及其反相信号A和B;1路参考脉冲RI;

  • 电源5V±5%;

  • 速度0.8m/s以上;

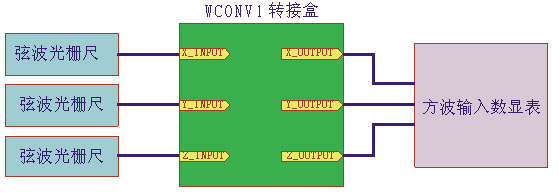

系统框图
