三坐标测量机Global SF

Global SF是高精度现场测量的理想方案,拥有专门应对车间环境中温度变化、振动以及粉尘等影响的特性。

产品详情

概述:

Global SF是针对含灰尘、振动和温度变化等严苛环境中高精度尺寸测量的理想方案。完善的外罩和风琴防护罩保证测量机不受环境因素影响。经过CTE认证的高分辨率光栅,温度传感器和ADVANTAFED结构性温度补偿组成的传感器网络确保了15℃—30℃的宽温带环境下数据的准确性。
标配符合人体工学和防震设计的通用JoyBox。提供直观的图形操作界面,也适用于带手套进行操作。
可选的PC-DMIS STI+软件模块允许添加简化的个性化前端,使得三坐标测量简化到只剩下继续/中止的操作,并保持精密测量机的灵活性与测量性能。


技术参数:

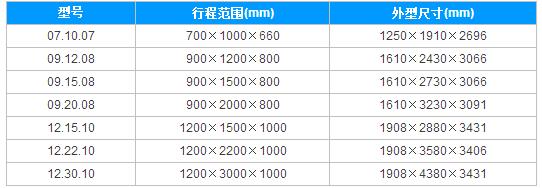

Global SF行程范围、尺寸:


技术特点:

1、15℃—30℃的宽温带环境中提供超高精度;

2、为车间测量提供超高的动态性能与生产效率;
3、ADVANCED结构性多传感器温度补偿;
4、可选的风琴罩和防护罩为隔绝灰尘和污垢提供了最佳防护;
5、多测头技术支持多种测量应用,从单点检测到复杂要求的接触或非接触扫描测量;
6、 PC-DMIS自适应扫描模块帮助达到最佳扫描性能;
7、可选的PC-DMIS STI+软件界面为用户提供最简单的操作
8、高刚性全铝框架,使得在温度变化情况下整机的结构一致性更好;
9、获得专利的精密三角梁技术结构稳固,具有最佳的结构刚性比;
10、.高刚度大截面Z轴支持加长的垂直工装而不变形;
11、经过CTE认证的高分辨率光栅具有超强抗干扰能力和抗磨损功能;
12、获得专利的、经过精密加工的整体燕尾导轨,三面闭环,提供了业内最稳固的结构,提高了机器的精度重复性和长期稳定性;
13、人性化及操作方便地通用操纵盒、选项的PC-DMIS交互模块使操作流程达到最佳状态;
14、激光扫描包提供高性能远程操作;
15、开敞的测量空间,方便从各方向进行测量;
16、优化的机器支撑,可满足更小的就位空间;
17、可选的主动减震系统。



应用案例: 为心脏瓣膜提供精确分析

面临的问题

心脏瓣膜的尺寸数据符合设计要求是绝对必要的,我们需要的是稳定地测量微米级公差的能力。”Bob SromekMedical CV的质量经理这样说。我们希望测量机能够提供极高的精度和重复性。


解决方案

坐标测量机使得Medical CV 公司在制造贲门瓣的过程控制中提升到另外一个高度。

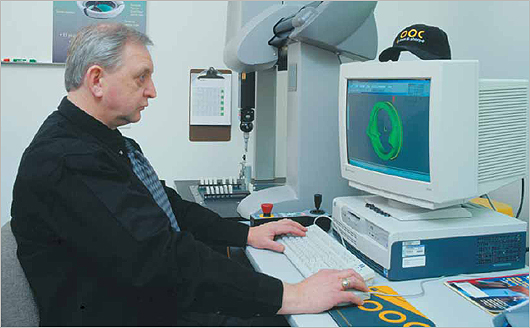

心脏瓣膜放置在Brown & Sharpe GLOBAL IMAGE 575测量机上,在制造的四个阶段进行尺寸控制。

PC-DMIS 软件还可以使用在制造医疗设备过程中,为追溯性提供报告。心脏瓣膜在空间尺寸测量之外还进行一系列测试,” Sromek说。有大量的信息需要记录和定位, 追溯性是输出报告的关键。PC-DMIS 可快速产生数据输出报告,从而帮助我们简化了报告输出任务。
