三坐标测量机 Global Performance

Global Performance具有超高的精度与灵活性。可完成各种测量应用,从规则的箱体类工件到复杂形状的几何量、自由曲面。应用多测头技术,可完美配置触发、扫描、非接触测头和完成高精度形状测量的固定式扫描测头。

产品详情

概述:

Global Performance具有超高的精度与灵活性。可完成各种测量应用,从规则的箱体类工件到复杂形状的几何量、自由曲面。应用多测头技术,可完美配置触发、扫描、非接触测头和完成高精度形状测量的固定式扫描测头。
全新的Global performance桥式三坐标测量机应用优化的运动算法,先进的软件以及全新的控制柜,较上一代Global产品扫描效率提升了35%左右。


技术参数:

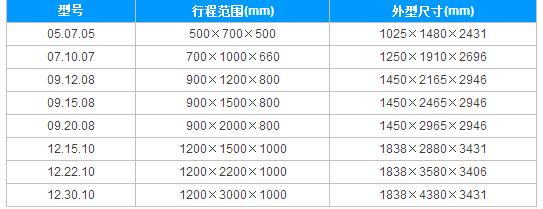

Global Performance行程范围、尺寸:


技术特点:

1、超高的精度与动态性能;

2、顶级的扫描效率;
3、应用多测头技术,支持接触式与非接触式传感器;
4、PC-DMIS自适应扫描模块帮助达到最佳扫描性能;
5、高刚性全铝框架,使得在温度变化情况下整机的结构一致性更好;
6、获得专利的精密三角梁技术结构稳固,具有最佳的结构刚性比;
7、高刚度大截面Z轴支持加长的垂直工装而不变形;
8、经过CTE认证的高分辨率光栅具有超强抗干扰能力和抗磨损功能;
9、获得专利的、经过精密加工的整体燕尾导轨,三面闭环,提供了业内最稳固的结构,提高了机器的精度重复性和长期稳定性;
10、人性化及操作方便地通用操纵盒、选项的PC-DMIS交互模块使操作流程达到最佳状态;
11、可选的CLIMA温度补偿系统,使得测量机在宽温带环境中保持高精度;
12、开敞的测量空间,方便从各方向进行测量;
13、优化的机器支撑,可满足更小的就位空间。



应用案例:

面临的问题

Donzé-Baume为约15 个知名的手表制造企业提供钟表元件和表带。几乎所有的知名品牌的高级手表厂商均自己生产表壳。但是,当涉及到复杂的、特别的、限量的手表时,他们不得不依赖来自Donzé-Baume 这种传统公司的知识和技能。

在任何时候,有300 400 种手表元件在生产,每个月,50 100 个不同品种的元件在包装和在发送给客户的路上。生产的品种没有限制:各种各样的镜片、螺丝钉、表冠、雕刻品、装饰物等。

解决方案

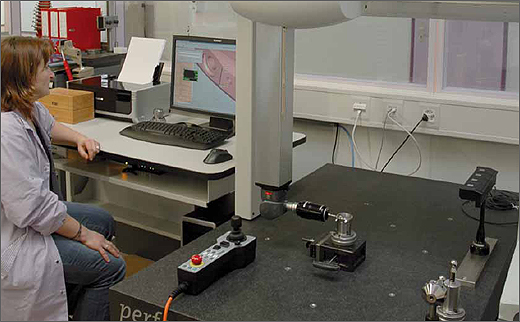

除了公司员工进行例行的检查,相当一部分表壳和表带的质量保证工作是由两台DEA GLOBAL 三坐标测量机来完成的。几年前,该公司投资购买了一台DEA 的测量机,用于质量检测室。随着时间的推移对坐标测量的需求增多,导致购买新的机器要求提出,并在产品配置上进行了改进。新的GLOBAL 测量机, 可使用单点探测和扫描模式。有了新的DEA GLOBAL 测量机,我们不局限于单一的测量点。现在的扫描模式,我们可以花很少的时间检查一系列的点。此外,该机器比以前的机型编程更加的简单,”Thierry FelschDonzé-Baume 的生产经理这样解释说。

投资购买DEA GLOBAL 测量机,使Donzé-Baume 显著提升了其产品质量。在我们采用坐标测量之前,我们采用夹具、卡尺和投影仪检查我们的元件。但是,这些工具无法测量内部特征。我们希望为我们的客户提供更好的质量。没有其他途径,如果我们要成为世界上最好的手表供应商。使用测量机,我们获取更准确的结果,并能测量所有需要的特征。毕竟,我们正在帮助客户实现其梦想将完美的手表戴在他或她的手腕。我们只能绝对精确的条件下做到这一点。
