三坐标测量机 Global Classic SR

Global Classic SR是一款经济实用的通用型三坐标测量机,适用于各种机械零部件部件的尺寸检测。

产品详情

概述:

Global  Classic  SR是尺寸质量控制的高性价比解决方案。标准配置触发式测头,同时扫描测头可选。是Global家族最高性价比的三坐标测量机。
Global  Classic  SR扫描版本彰显了Global测量机家族的高效率。可选的CLIMA结构温度补偿,确保了测量机很宽的温度范围内保持良好的精度。


技术参数:

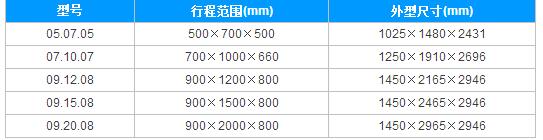

Global Classic SR行程范围、尺寸:


技术特点:

1、经济实用的通用型三坐标入门机型,具有最高的性价比;

2、支持点对点触发测量,扫描测量可选;
3、高刚性全铝框架,使得在温度变化情况下整机的结构一致性更好;
4、获得专利的精密三角梁技术结构稳固,具有最佳的结构刚性比;
5、高刚度大截面Z轴支持加长的垂直工装而不变形;
6、经过CTE认证的高分辨率光栅具有超强抗干扰能力和抗磨损功能;
7.、获得专利的、经过精密加工的整体燕尾导轨,三面闭环,提供了业内最稳固的结构,提高了机器的精度重复性和长期稳定性;
8、符合人机工程的工作台设计,采用导轨与台面平齐的方案,使得工件的安放更加容易,同时为操作者提供了良好的视野;
9、可选的CLIMA温度补偿系统,使得测量机在宽温带环境中保持高精度;
10、开敞的测量空间,方便从各方向进行测量;
11、优化的机器支撑,可满足更小的就位空间。

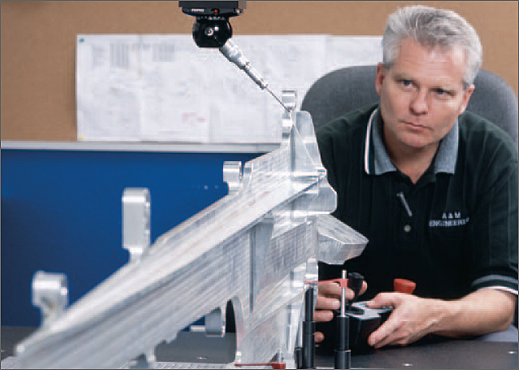

应用案例为航空制造提供了精度和速度


面临问题

有十年的时间,A & M公司采用一台手动测量机完成有严格公差要求的工件。无论如何,采用手动的方法进行计量工作是一件非常费时的检测方法。对于一些这样的工件,需要检测上百个点---对于手动测量机来说,明显不能有效完成任务。


解决方案

该公司安装了两台Brown & SharpeGlobal Image测量机,并配备PC-DMIS通用测量软件。这些高速、高性能的测量机在单台机器上可提供形状、尺寸和位置的完善测量。并可执行包括首件检测、轮廓测量、逆向工程、工具设置、过程控制以及文件归档等多种测量与检测任务。为处理各种尺寸的不同工件,该公司安装了Global Image 9158Global Image 153010,行程范围分别是900 mm x 1500 mm x 800 mm1500  mm x 3000 mm x 1000 mm

A & M工程制造公司,三坐标测量机被使用在整个制造流程中:从外协验收、工件制造过程中、首件检测以及最终的采购。这些测量机被安装在位于制造厂房的质量控制部门的温控间内。处理严格公差要求的工件。

从一个定单可以说明需要提高检测效率。那是一个Boeing 757商用客机的固定机翼前沿。大概有70个组件有着非常严格的公差要求。所有这些部件在同时被接收,并且所有的都是第一次见到。所有部件都需要实施首件检测并需要有关统计分析数据。

公差在有些零件上要求非常严格,对于A&M公司的加工设备来说是一个考验,要求在六个不同的孔之间,每次装配孔与孔之间的真实位置相差在千分之二以内。这些零件对于测量机来说同样是一个挑战。

Global测量机和PC-DMIS软件使得A & M公司具有更大的灵活性,能够充分发挥其数控加工中心的强大功能。

“GLOBAL测量机快速而又精确。这就是我们喜欢它的原因,”Benis这样进行了总结。
