Explorer首页 » 产品中心 » 海克斯康三坐标 » Explorer

HEXAGON 三坐标测量机explorer

Explorer数控活动桥式测量机产品系列,为各种尺寸检测应用提供最优的性能价格比,为用户提供了经济实用的测量选择。

产品详情

概述:

Explorer 是一款功能完善的通用型数控测量机,采用历经验证的设计,具备开敞的测量空间,能够满足各种中小尺寸零部件的测量需要。

秉承 Hexagon 计量产业集团测量机设计制造之精华,Explorer 将精度和动态性能完美融合,并在具备良好的可靠性的同时降低了拥有成本,是一款经济实用的数控测量机。Explorer 为各种类型的制造企业提供了最佳的测量解决方案。

Explorer 可完成多种工业计量应用,如首件和最终件检测、夹具验证和过程控制等,是中小型箱体类工件检测的理想选择。


技术参数:

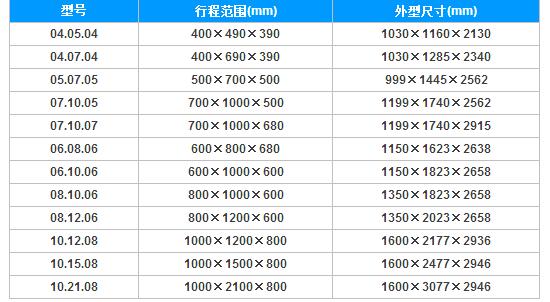

Explorer行程范围、尺寸:


技术特点:

1、先进的技术特性保证了出色的性能:

2、获得专利的精密三角梁结构,具备良好的刚性,并降低了整机的重心,从而提高了测量的精度和运动稳定性。

3、厚重稳固的花岗石工作台减少了振动产生的影响。

4、燕尾式导轨整体加工在花岗石平台上(该技术获得专利),提高了机器的精度和重复性。

5、电机远程放置减少了移动质量,提高了速度,也避免了电机发热对机器性能的影响。

6、获得专利的气动平衡设计,提高了机器的测量性能。

7、采用高分辨率金质光栅尺,其热膨胀系数获得PTB 认证。

8、轻质量的外罩减少了整机的重量,从而提高了效率。

9、较小的机器支架,减少了机器的高度,便于安装在较为狭小的空间。

特性:

机械结构:Z 轴、X 向横梁、Y 向导轨均采用花岗岩材料

导轨: 每轴采用气浮轴承

Z 轴平衡:气动平衡并配以安全制动系统

机器支撑:Explorer 专用支撑结构

工作平台:花岗岩

工件固定:螺纹镶钳件M8x1.25

平面度:依据DIN 876/Ⅲ标准

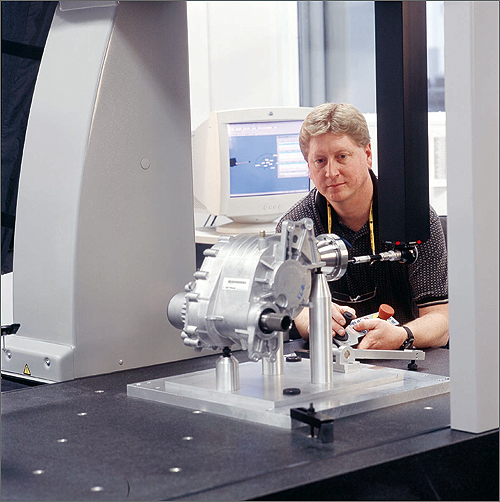

应用案例:  为大批量轮轴生产提供精度和速度


面临的问题

作为向大批量传动轴生产转换策略的一部分,格特拉克传动轴工厂,在其原有设施基础上又新增150,000 平方英尺的场地,并新增各种制造和装配设备,从而从原来的每年生产35,00040,000传动轴,一下跨越到每年生产350,000400,000传动轴。在该公司实现从手动变速箱、柴油发动机同步器转换到大批量独立后轴和前动力驱动单元的生产过程中,需要提高检测效率。


解决方案
